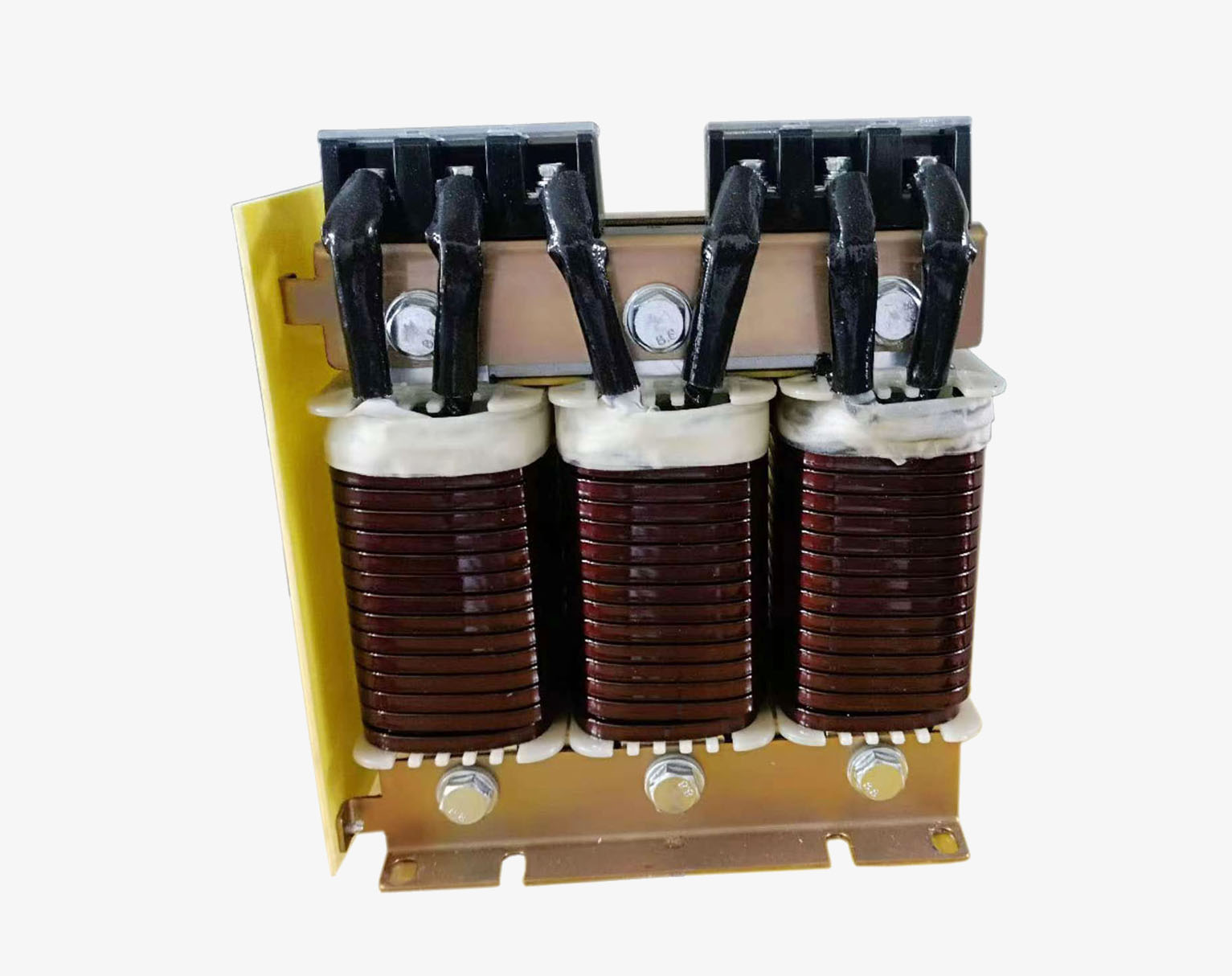

三相串聯電抗器

      低壓電網中有大量整流、變流、變頻裝置等諧波源，其產生的高次諧波會嚴重危害主變及系統中其它電器設備的安全運行。

    濾波電抗器與電容相串聯后，不但能有效地吸收電網諧波，而且提高了系統的功率因數，對于系統的安全云起起到了較大的作用。

1、環境條件：

海拔高度不超過1000米。

運行環境溫度-30 ℃～+45℃，

相對于濕度不超過90%;

周圍有無害氣體，無易燃易爆物品;

如裝在柜內，應加裝通風設備;電源電壓變化-10%～＋10%;

2、性能參數：
用于1000V以內的系統;額定絕緣水平3kV-1m i n ;

電抗器溫升不高于相應的國家標準;

電抗器噪音不大于60dB，也可根據用戶要求定制﹔

三相電抗器的任意兩相電抗值之差不大于2%;

耐溫等級B級、F級、H級;

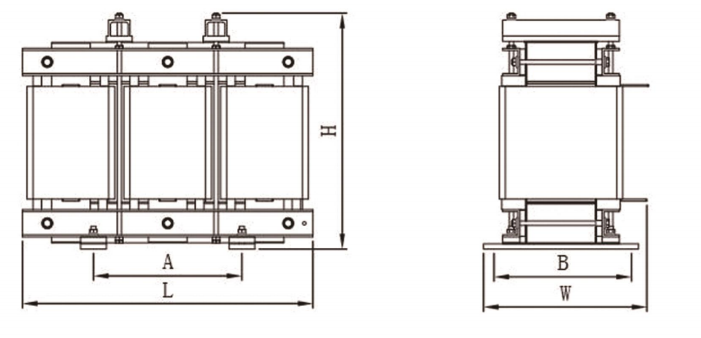

3、尺寸圖：

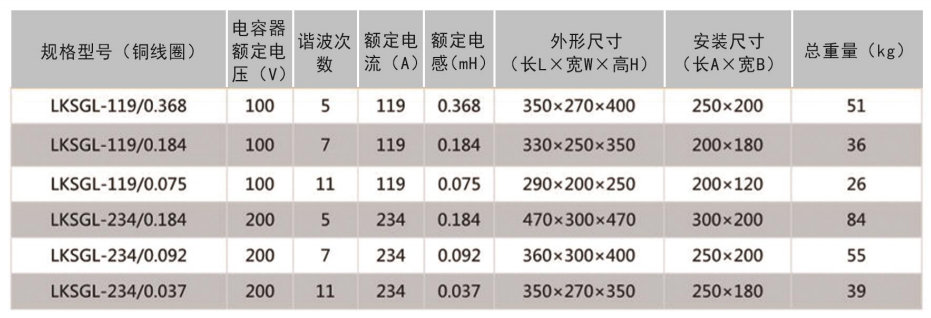

4、選型表
